Состав ГРП

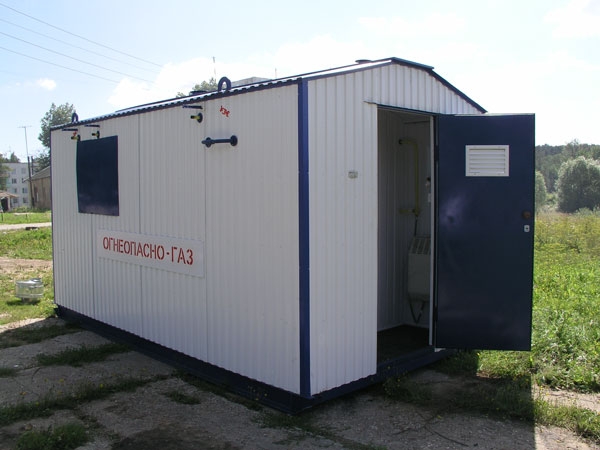

Рассмотрим что из себя представляет и для чего необходим пункт редуцирования газа короче ГРП, необходимость и принципы эксплуатирования.
Роль газорегуляторного пункта.
ГРП используются для уменьшения давления природного газа после газораспределительной станции, очистки состава газа от пыли и поддержании давления газа на расчетном значении с последующей исправной, безаварийной поставкой заказчикам.
ГРП выпускаются объектовыми (для объектов 1-го потребителя) и центральными (для группы потребителей).
в зависимости от рабочего давления природного газа на подаче, ГРПШ могут быть высокого (0,3-1,2МПа) и среднего давления (до 0,3 МПа).

Принципы эксплуатации газорегуляторного пункта.
Природный газ проходя входящий газопровод идет на фильтрацию, там выполняется очистка от примесей ржавчины, далее сквозь предохранительно запорный клапан попадает в регулятор (РД), там давление газового топлива снижается и поддерживается одинаковым, несмотря на изменение расхода от подачи газового топлива. В случае увеличения давления газового топлива далее регулятора выше возможных величин, например при сбое работы регулятора давления - включается ПСК или гидрозатвор (ГЗ), из за чего излишки давления газового топлива уходят из газопровода. Но если давление газа поднимается и сбрасывание голубого топлива сквозь ПСК ожидаемого эффекта не вызвало, задействуется запорный клапан - ПЗК и поступление газового топлива абоненту через эту линию редуцирования блокируется.
Чтобы обеспечить безаварийную подачу газа абоненту, при выходе из нормальной работы регулятора давления газа газорегуляторного пункта выполняют закольцовку по выходному давлению, либо делают в ГРПШ резервную трубу преобразования. Обязательно в схеме ГРП планируется обводная труба, позволяющая подавать голубое топливо и позволять автономное изменение преобразуемого давления газа во время кап. ремонта производства или сопровождения регламентных работ ГРП.

Разделения ГРПШ.
Газорегуляторные пункты делятся между собой:

- По величине линий редуцирования это многониточные и однониточные ШРП.

- По регулируемому давлению это ШРП низкого, высокого и среднего преобразуемого давления.

- По составу схемы газификации потребителяэто закольцованные и тупиковые газорегуляторные пункты.

- По установленной запасной нити редуцирования это газорегуляторный пункт с резервной ниткой редуцирования и без.

- По числу периодов уменьшения давления голубого топлива это одноступенчатые и многоступенчатые газорегуляторные пункты.
Взято с сайта проектировщиков http://proekt-gaz.ru/
